Q3210履带式抛丸机

作者:admin    发布时间:2020-07-04 14:29     浏览次数 :

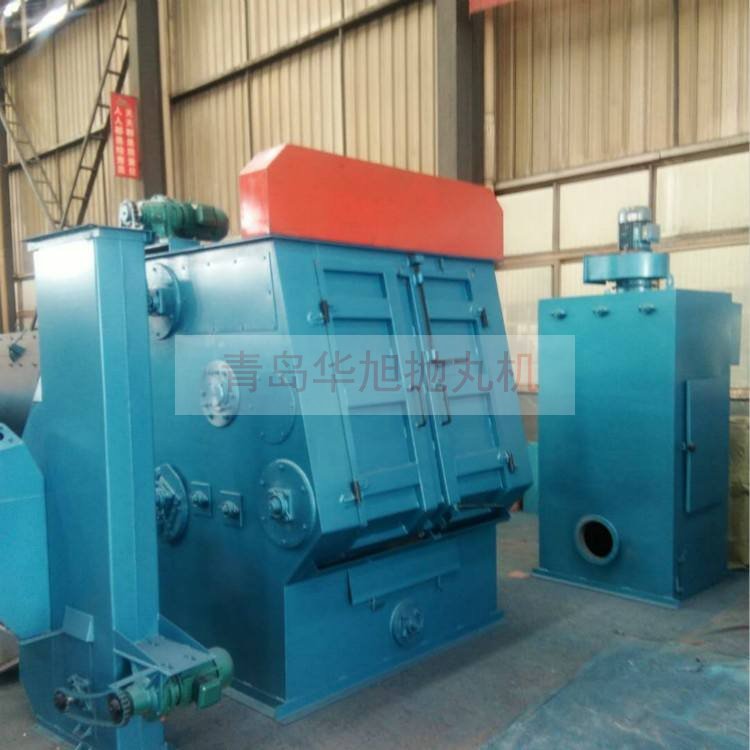

Q3210履带式抛丸机
Q3210履带式抛丸机

Q3210履带式抛丸机主机
Q3210履带式抛丸机主机


Q3210履带式抛丸机清理工件后的效果

Q3210履带式抛丸机适用于各行业中的小型铸件、锻件、冲压件、齿轮、弹簧等件的清砂、除锈、去氧化皮和表面强化。利用高速回转的叶轮,将弹丸抛向滚筒内连续翻转的工件上,达到清理的目的。被清理工件必须是不怕碰撞的的铸锻件及热处理件。它适用于较大的生产规模,既可以单机使用,也可以组成钢板预处理线使用。与连续输送器等配套组成生产清理流水线。本机是综合国内外技术,设计开发的新产品,是一种清理效果好、结构紧凑、噪声小、成套好的清理设备。
设备主要有抛丸器、抛丸室、丸砂提升分离机构,除尘机构,电器控制系统等组成。抛丸器内腔、抛丸器叶片、抛丸室内壁均用高铬耐磨的铸铁作为内墙衬板,以提高使用寿命。

Q3210履带式抛丸机具有以下特点:
1、该机采用了皮带式高效抛丸器,具有抛丸效率高,使用寿命长、结构简单等特点;
2、采用风选式分离器,具有良好的分离效果和较高的生产率,提高了抛丸器叶片寿命;
3、采用袋式除尘器,粉尘排放浓度低于国家的标准,改善了工人的劳动环境;
4、采用耐磨橡胶履带,减少了对工件的碰撞、损伤现象,降低了机器的噪声;
5、工件清理完毕后,可自动卸料,降低了工人的劳动强度。

Q3210履带式抛丸机技术参数:
1、清理最大工件单件重                   30kg
2、滚筒每次装载量(易翻滚件)           500-600kg
3、清 理 室
(1)端盘直径                         φ1000mm
(2)端盘间距                         1100mm
(3)所需风量                         3500m3/h
4、生 产 率                           2200~2600kg/h
5、抛 丸 器(QS350)
(1)数  量                            1台
(2)抛 丸 量                          360kg/min
(3)抛丸器功率                        11kw
6、履带传动机构
(1)传动速度                           0.1m/s
(2)电机功率                           3kw
(3)速    比                           1:29
7、螺旋输送器
(1)螺旋直径                          φ150mm
(2)输送能力                          ≥15t/h
8、提升机
(1)提升量                            ≥15T/h
(2)功  率                            2.2kw(和螺旋输送器共用)
(3)速  比                            1:17
9、分 离 器
(1)分 离 量                          ≥15T/h
10、除尘设备
(1)主风机功率                        5.5kw
(2)总通风量                          5500m3/h
11、电机总功率                         23kw左右
