Q378吊钩式抛丸机-抛丸除锈设备

作者:admin    发布时间:2020-07-04 14:29     浏览次数 :

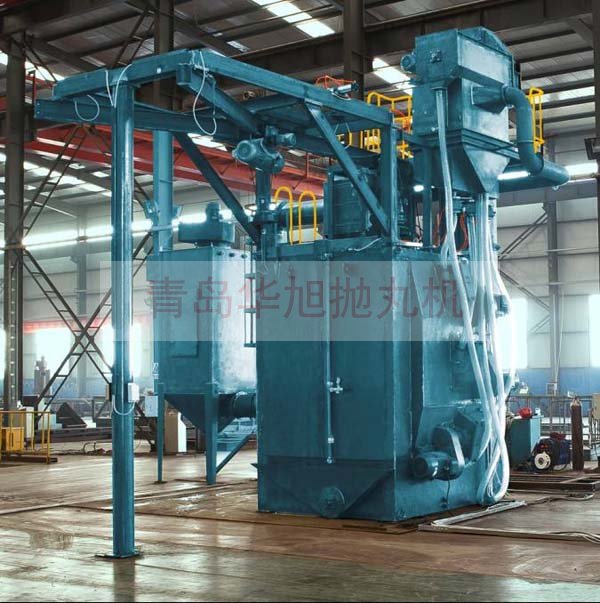

Q378吊钩式抛丸机
Q378吊钩式抛丸机

Q378吊钩式抛丸机
Q378吊钩式抛丸机

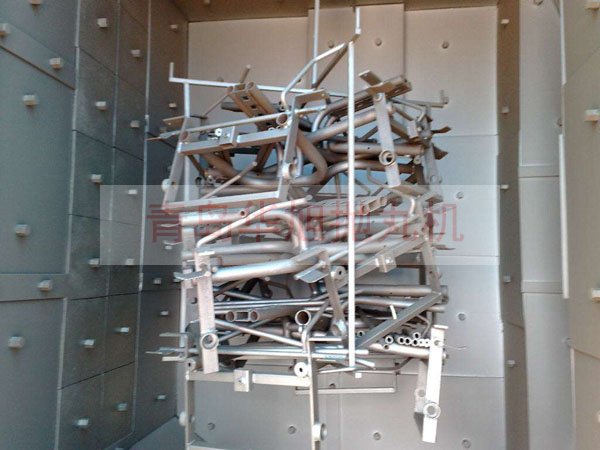

Q378吊钩式抛丸机清理工件
Q378吊钩式抛丸机清理工件

Q378吊钩式抛丸机又称为吊挂式打砂机、立式打砂设备等,是青岛华旭机械公司生产的吊挂式抛丸除锈机,设备可清理旋转直径1000mm,高1500mm的工件,吊钩可选用单吊钩也可以选用双吊钩交替工作。室体尺寸为1800mm*1800mm*2800mm。整机的占地大约为宽4米,长4米,高5米的空间。
Q378吊钩式抛丸机简介

Q378吊钩式抛丸机采用大抛丸量、高抛射速度的国际先进悬臂离心式直联抛丸器,能快速清理工件达到用户的满意效果。该机采用CAD绘制,抛丸器布置合理,易损件磨损小。采用双吊钩形式,提高了工作效率,吊钩可独立行走轨道。吊钩可实现升降、运行和室体自转功能。采用简捷方便的集装箱手把开、关门方式,并且可根据用户要求,选择气动或电动开、关门方式。提升、分离采用先进的硬齿面减速机驱动,传动效率大为提高,结构简化,维修方便。采用电磁供丸装置进行了彻底改进,改善了防尘密封,简化了传动环节,可靠性大为提高。采用机械振打式布袋除尘器,清灰采用机械振打方式,无须压缩空气,极大程度地方便用户。清理室内采用65Mn钢板防护,其使用寿命大大提高,且外形美观、易于更换,是当今最流行的清理机室体防护方式。
Q378吊钩式抛丸机优点

1、采用倍受欢迎的无地坑结构形式,即节省了地坑基础的施工费用及时间,又解决了南方用户因地坑存水而造成提升机内的丸砂锈蚀结块的问题。

2、采用大抛丸量、高抛射速度的国际上第四代悬臂离心式抛丸器,能显著地提高清理效率、获得满意的清理质量。

3、采用模拟抛射图及抛丸机的所有图纸均采用计算机辅助设计(CAD)绘制,抛丸器的布置更为合理。提高了弹丸利用率,保证了清理效果,减小了对室体护板的磨损。

4、采用1吨电动葫芦吊挂工件的工作方式,吊钩有独自的行走轨道,工作时无需换轨,有效地减小了装卸工件的时间。

5、吊钩具有升降、运行和室内旋转的功能。
Q378吊钩式抛丸机参数

    清理工件的最大尺寸

    直径*高:Φ1000*1700 mm

    吊钩

    吊钩载重:1000kg

    自转速度:2.8r/min

    电机功率:0.75 KW

    运行速度:20m/min

    电机功率:0.75KW

    升降速度:8m/min

    电机功率:1.5KW

    抛丸器

    直径:Φ420mm

    抛丸量:2*250kg/min

    功率:2*11 KW

    提升机

    提升量:30t/h

    皮带速度:1.21m/s

    功率:3KW

    分离器

    分离量:30t/h

    分离区风速:4-5m/s

    螺旋输送器

    输送量:30t/h

    单次清理工件所需时间

    铸件:4-10min

    锻焊件:3-8min

    弹丸首次装入量:1.5t

    直径:1-2mm

    风量

    总风量:6500m3/h

    清理室:5000m3/h

    分离器:1500m3/h

    风机功率:5.5KW

    总功率:35KW
Q378吊钩式抛丸机用途

该设备适合于对多品种、小批量铸件、锻件及钢结构件进行表面清理及抛丸强化,以去掉工件表面的粘砂、砂芯及氧化皮;亦适合于对热处理件的表面清理及强化;尤其适合于不宜碰撞的细长、薄壁件的清理。

我们应用抛丸清理技术来达到除锈、强化的目的,是因为抛丸清理现在仍然是世界上最经济和最可靠的方法。抛丸清理跟其它清理技术相比具有下述优点:

1、提高机械产品和金属构件的抗疲劳性能

2、消除内应力

3、延长其使用寿命

4、优化工件的表面工艺状态

5、大大提高清理效率

6、减轻清理工作的劳动强度

7、减轻环境污染

青岛华旭生产的Q378吊钩式抛丸机广泛应于机械制造、工程机械、矿山机械、压力容器、汽车、船舶等行业,用于提高其产品零部件的外观质量和表面工艺状态。
